18. Wohnraum Lüftung

Wegen dem Einbau der neuen Kunststoff-Fenster ist es erforderlich eine zusätzliche
Lüftung einzubauen.
Prospekt: Kontrollierte Wohnraumlüftung

Prinzip:
Die Wohnungen werden jeweils mit Zuluft- und Abluftelementen ausgestattet. Dabei wird in den Räumen: WC, Bad und in den Küchen der Apartments (Eichenstr.19), die Luft abgesaugt und in den Räumen: Wohnen, Schlafen, Kind und Küche (Appartement Eichenstr. 19) über die Außenwand zugeführt. Die Abluft wird je Gebäude zentral über einen druckgeregelten Abluftventilator im Dachraum abgesaugt. Je nach bedarf der einzelnen Wohnungen passt sich der Ventilator an die erforderliche Abluftmenge an. Für die Abluftführung von den einzelnen Wohnungen zum zentralen Abluftventilator im Dachraum, werden die bestehenden Steigrohre (Wickelfalzrohre) verwendet. Diese führen in den Dachraum. An diese bestehenden Abluftrohre, wird im Dachraum der zentrale Abluftventilator neu angeschlossen und mittels einer Fortlufthaube über Dach geführt. Die komplette Kanalführung im Dachraum wird dadurch neu hergestellt. Die Lüftungsleitungen werden aus Wickelfalzrohr erstellt, die Verlegung bzw. Befestigung erfolgt an die Holzbalkenkonstruktion des Dachstuhles. Da diese Lüftungsleitungen in dem Dachraum im Kaltbereich liegen, müssen diese Isoliert werden. Evt. anfallendes Kondensat, wird mittels eines Kondensatablaufes mit Siphon (mit Schwimmerkugel) in die bestehenden Abwasserentlüftungsleitungen abgeleitet.

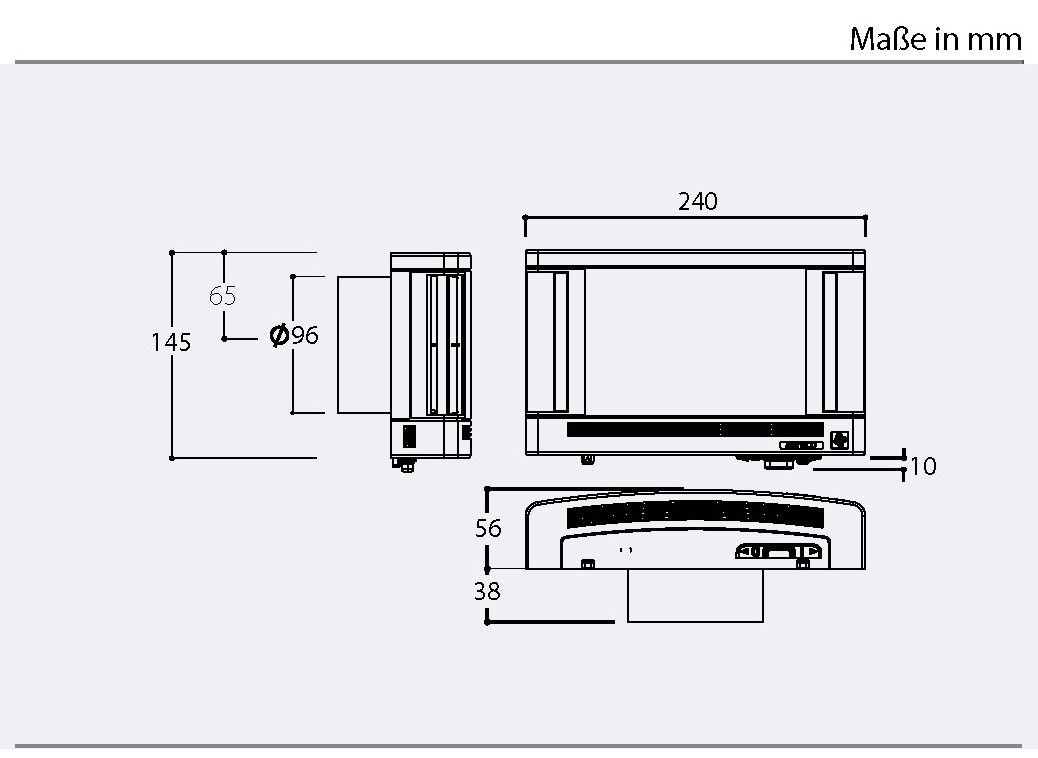

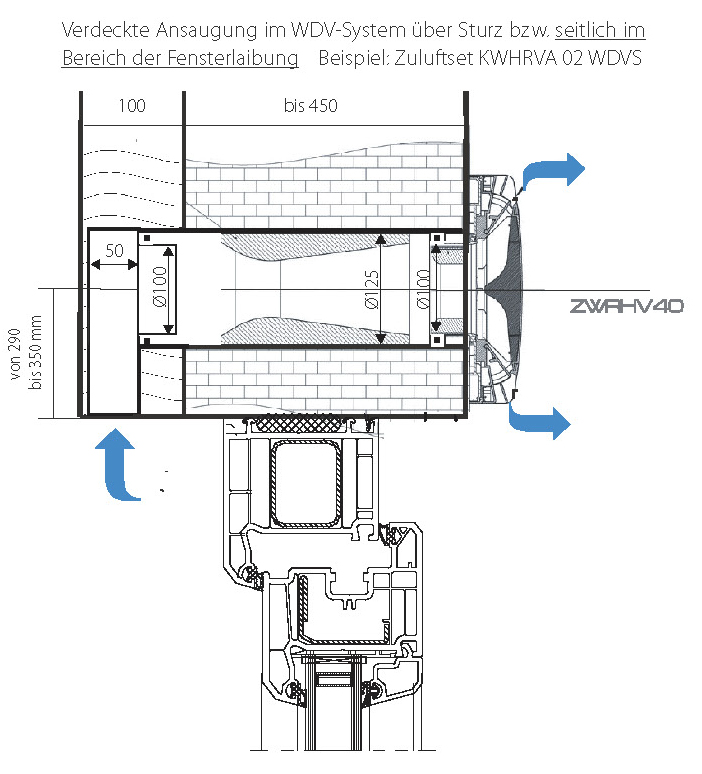

In jeden Wohnraum wird links oder rechts vom Fenster, nach außen gesetzt und ein Zuluftelement eingebaut.


In den Appartements (Eichenstr. 19) wird in der Küche  links vom Fenster ein Zuluftelement eingebaut.
Die Küchen in der anderen Wohnungen wird nichts geändert.

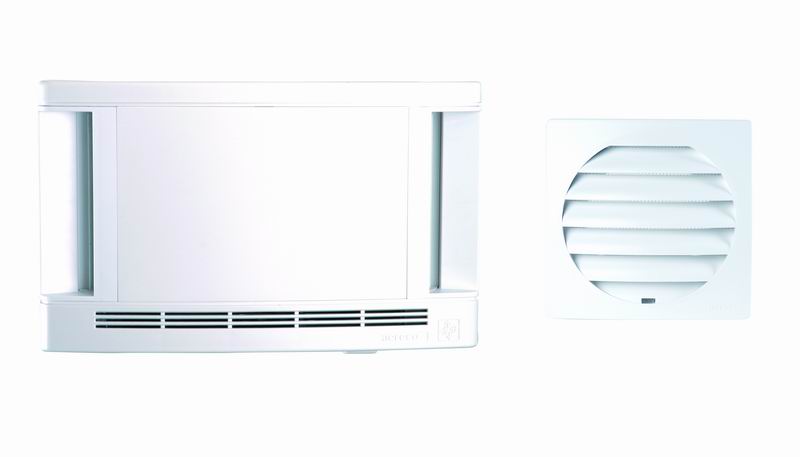

Typ: KWHRVA 01-WDVS
Bei den Balkonfensterelementen wird auf der Seite der Balkontüre die Kernbohrung durchgeführt.

Typ: KWHRVA 01 mit WHIR01

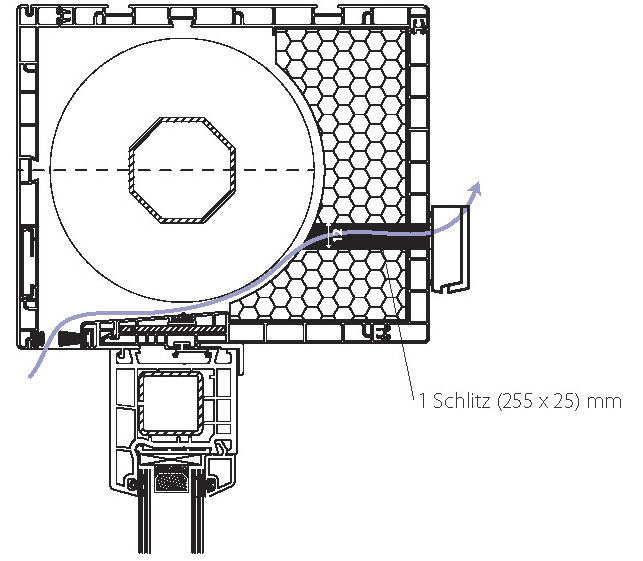

Bei den Wohnungen im Erdgeschoß, mit Rollläden wird die Zuluft durch den Rollladenkasten geleitet.

Typ: ZWRHF 30

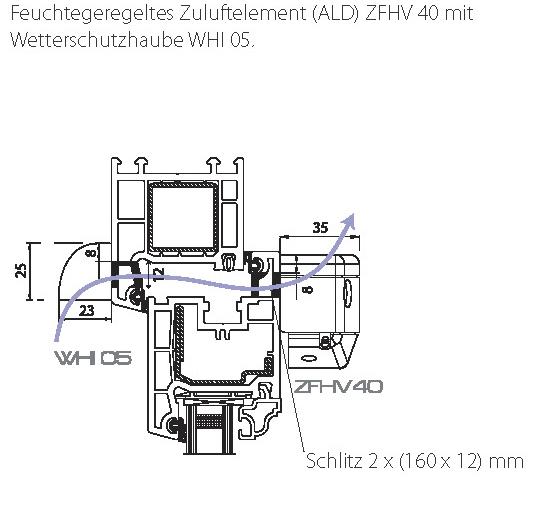

In den Appartements kommt auf Grund dessen, dass keine Wand neben dem Balkonfensterelement ist Fensterzuluftelemente zum Einsatz, diese werden oben in die Balkontüre und des Fensterflügels eingebaut.

Typ: ZFHNV 30 / WHI05

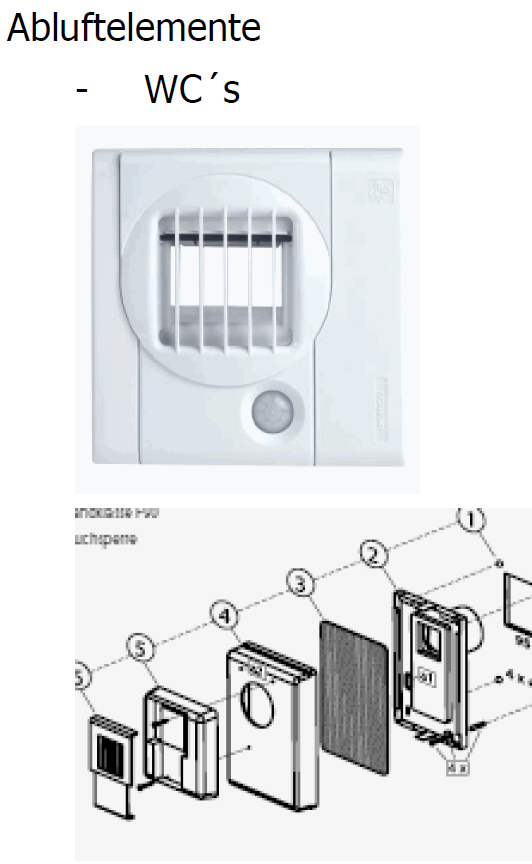

Die Badlüfter werden demontiert und durch ein neues Abluftelement ersetzt.
Mit einer Feuchteregelung und/ oder mit einem Bewegungssensor bieten die Abluftelemente permanent einen am Bedarf angepassten Luftwechsel.

Abluftventil mit Brandschutzelement, mit Stoßlüftungsfunktion über Bewegungserfassung, Stromversorgung: 9V Block im Abluftventil.
WC-Bereich.

Typ: ASOGZBM 67

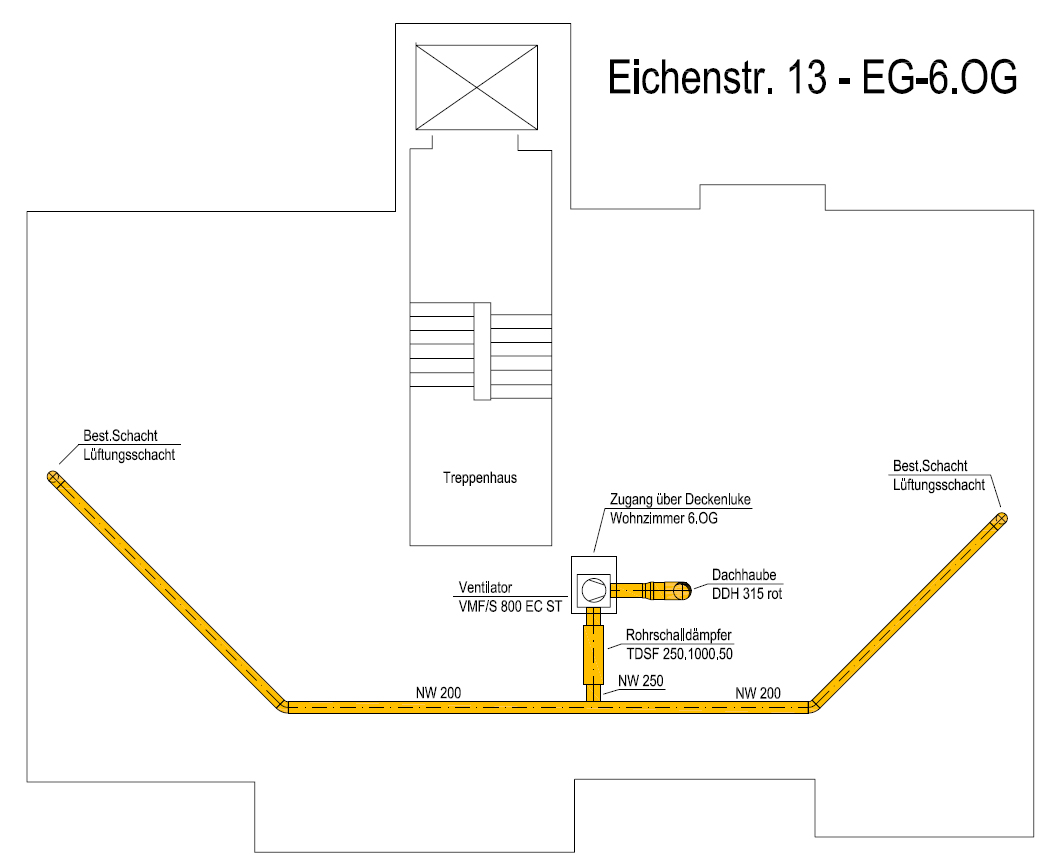

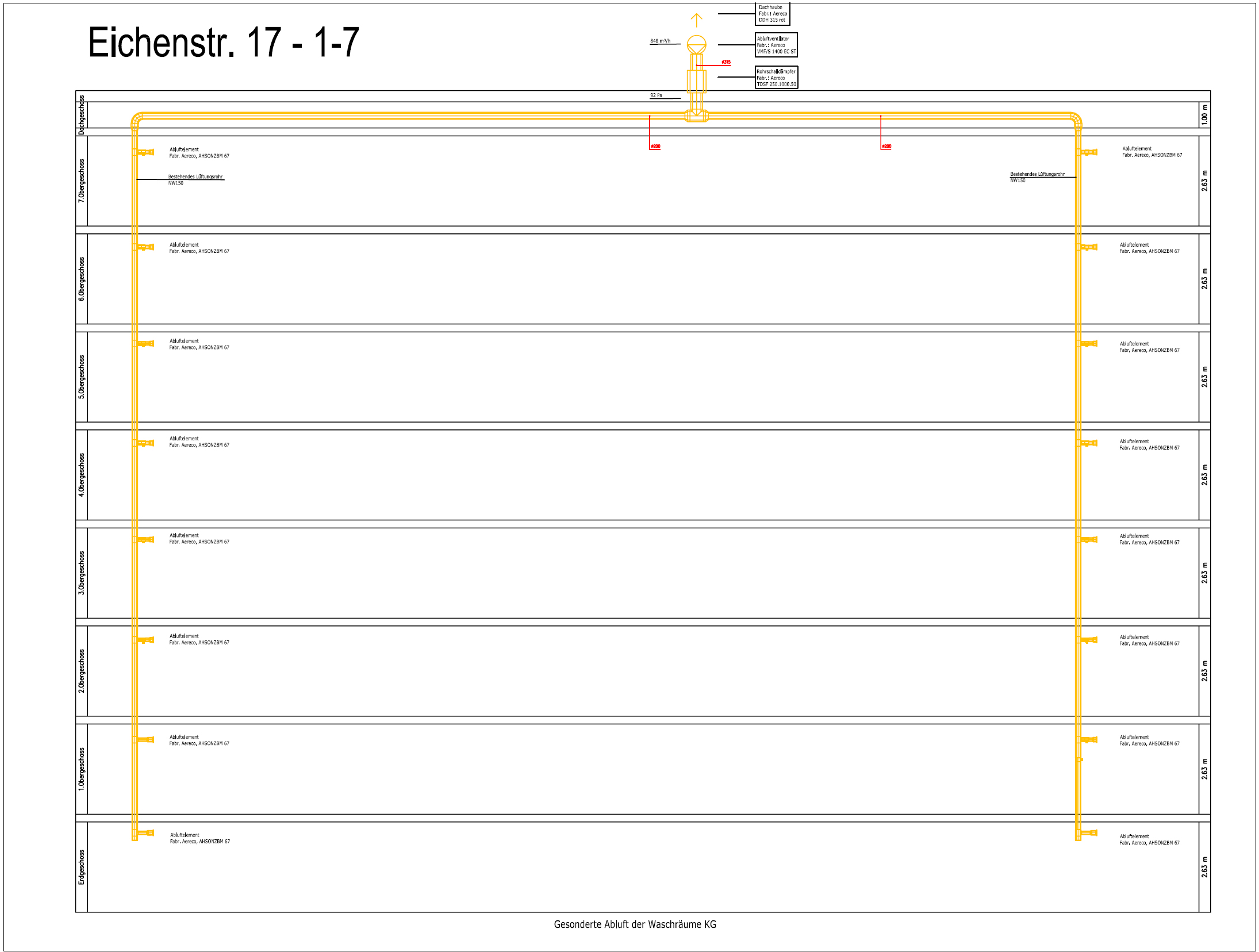

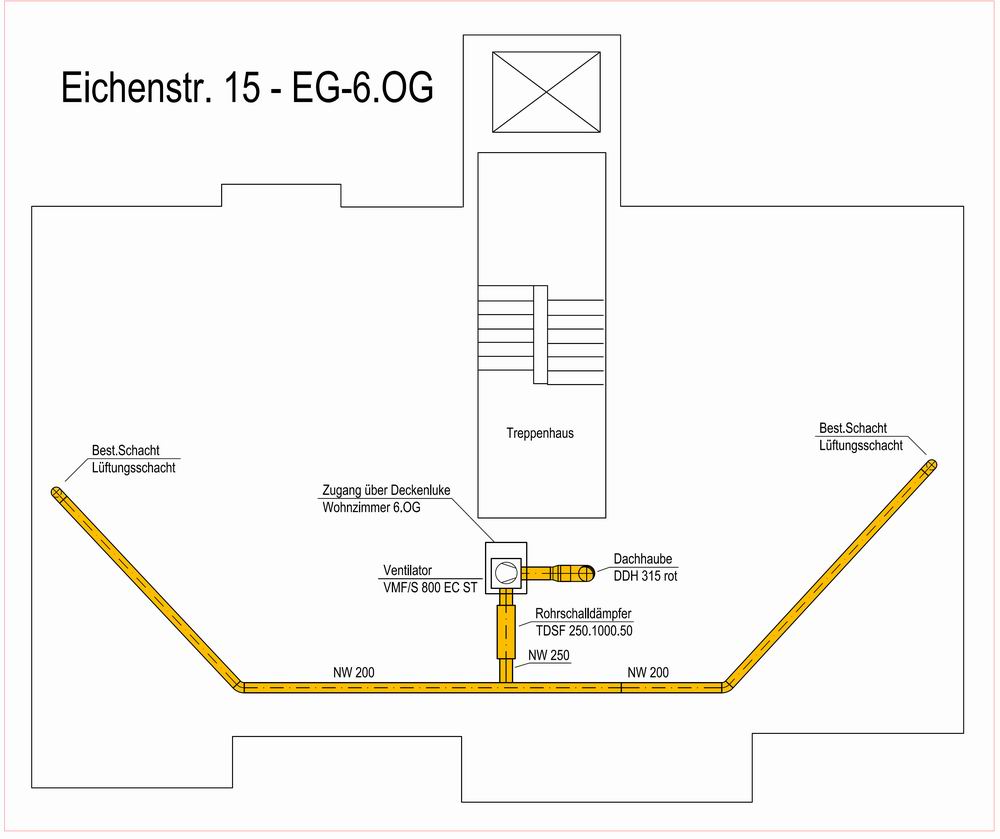

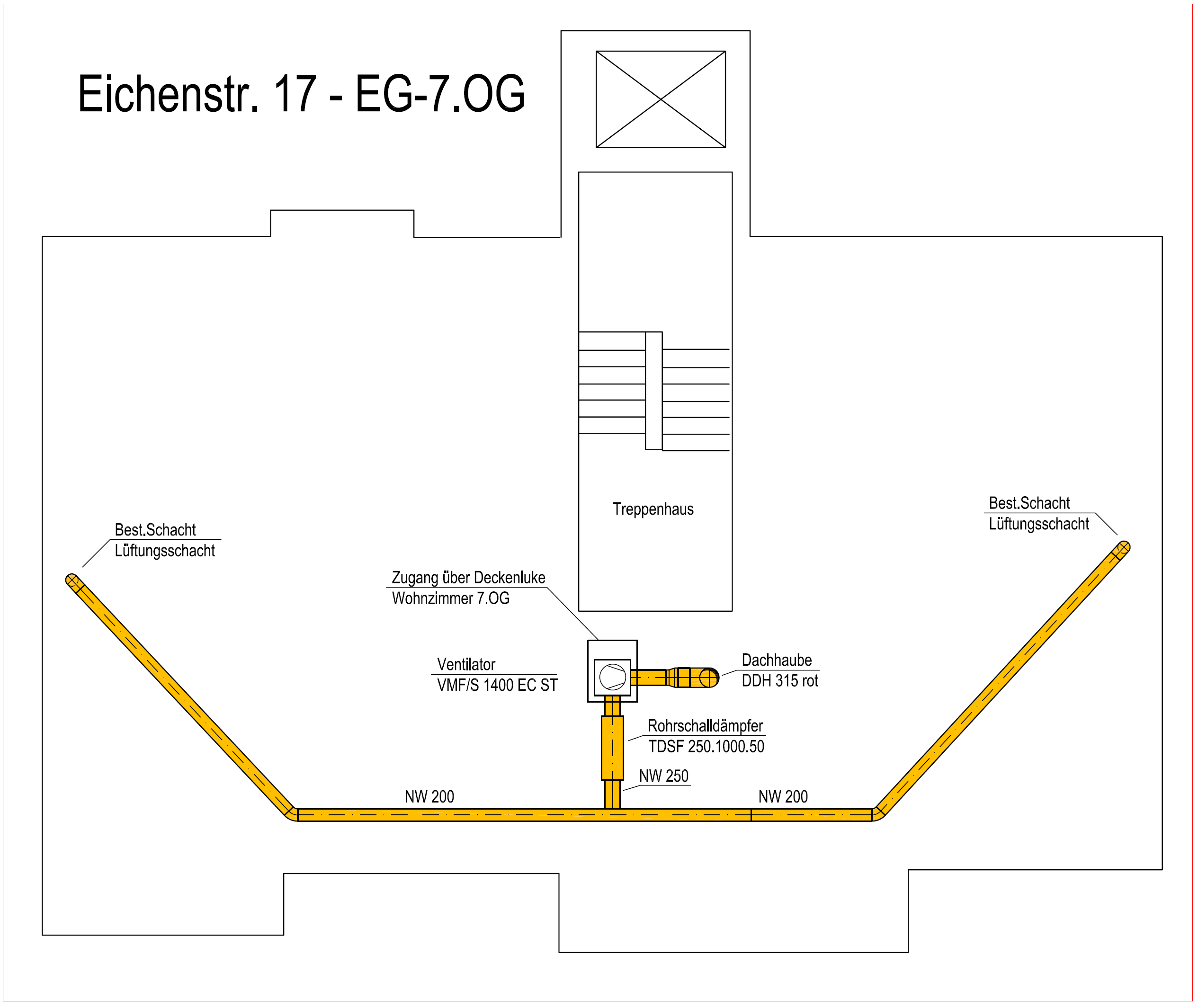

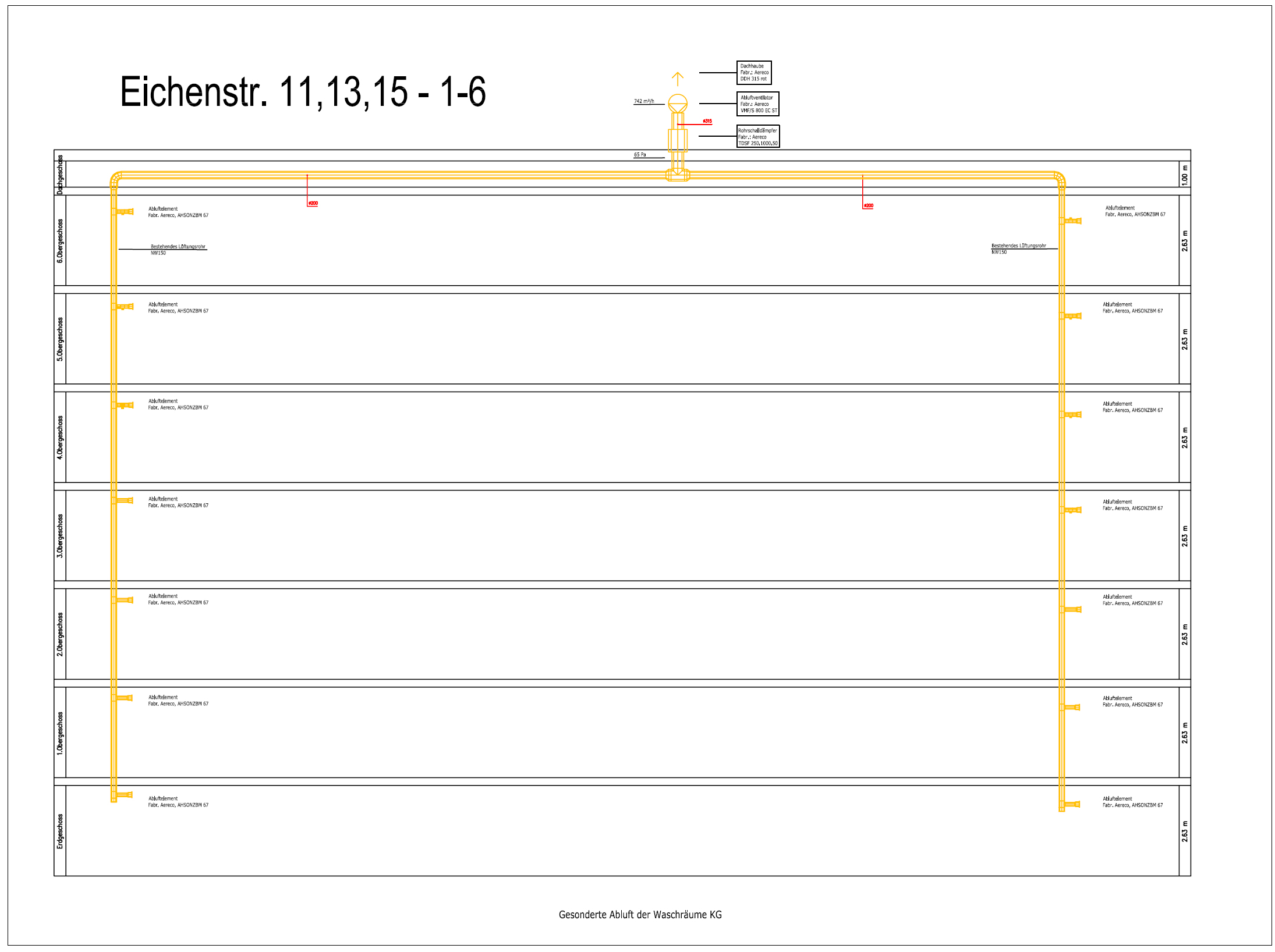

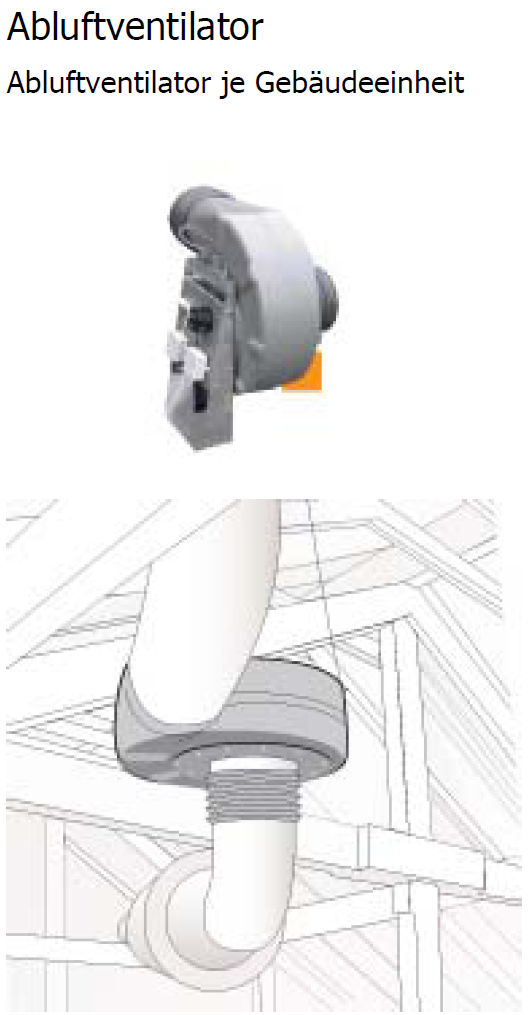

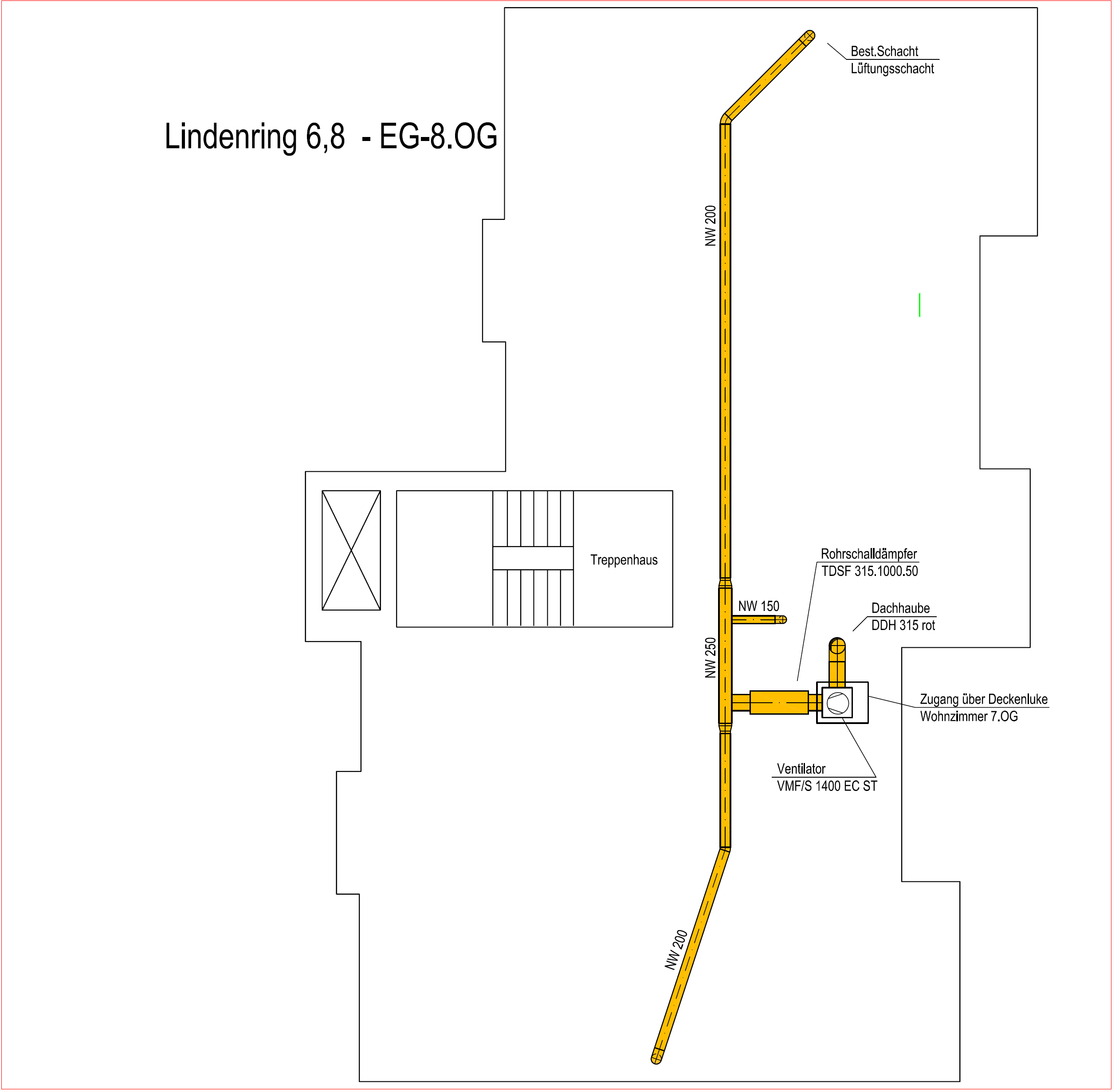

Zentraler Abluft-Radialventilator, druckgeregelt. Montageort ist der jeweilige Dachraum. Die Montage erfolgt an die Holzbalken der Dachkonstruktion.
- Saugseitig an Rohrschalldämpfer (Typ. TDSF) angeschlossen.
- Druckseitig an Dachhaube (Typ: DDH) angeschlossen.

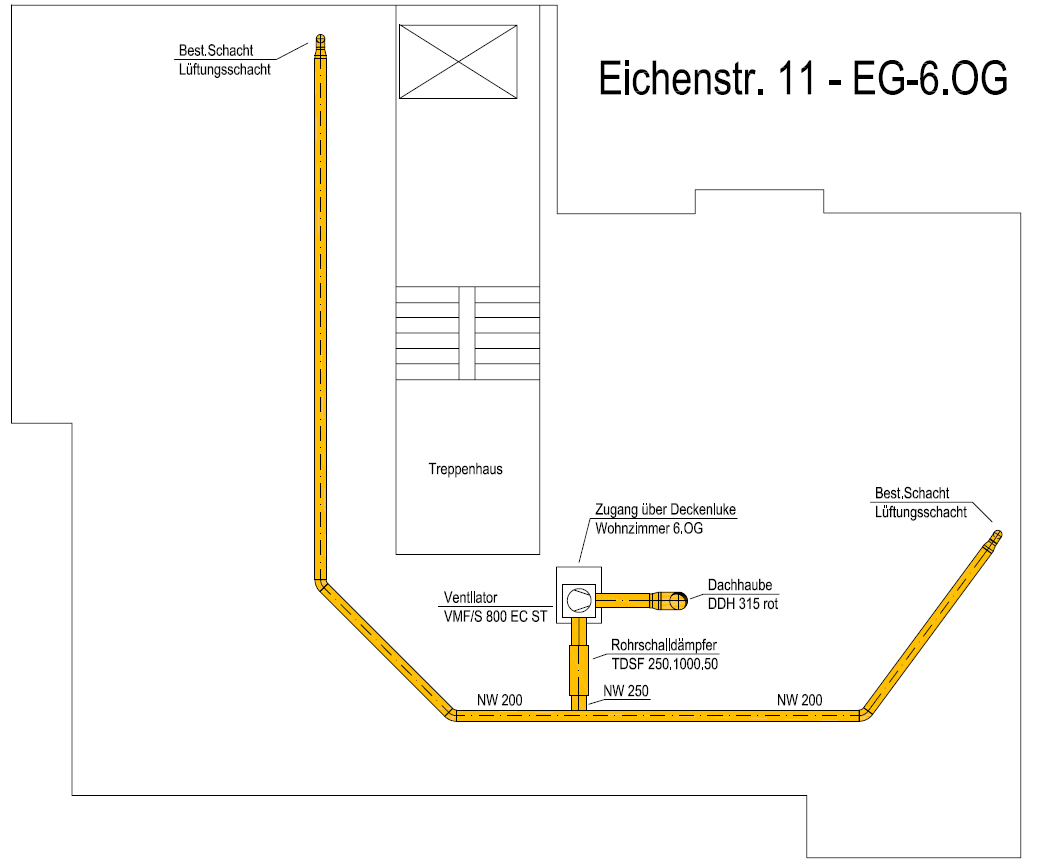

 Typ: VMF/S 800 EC ST (Eichenstr. 11, 13, 15)

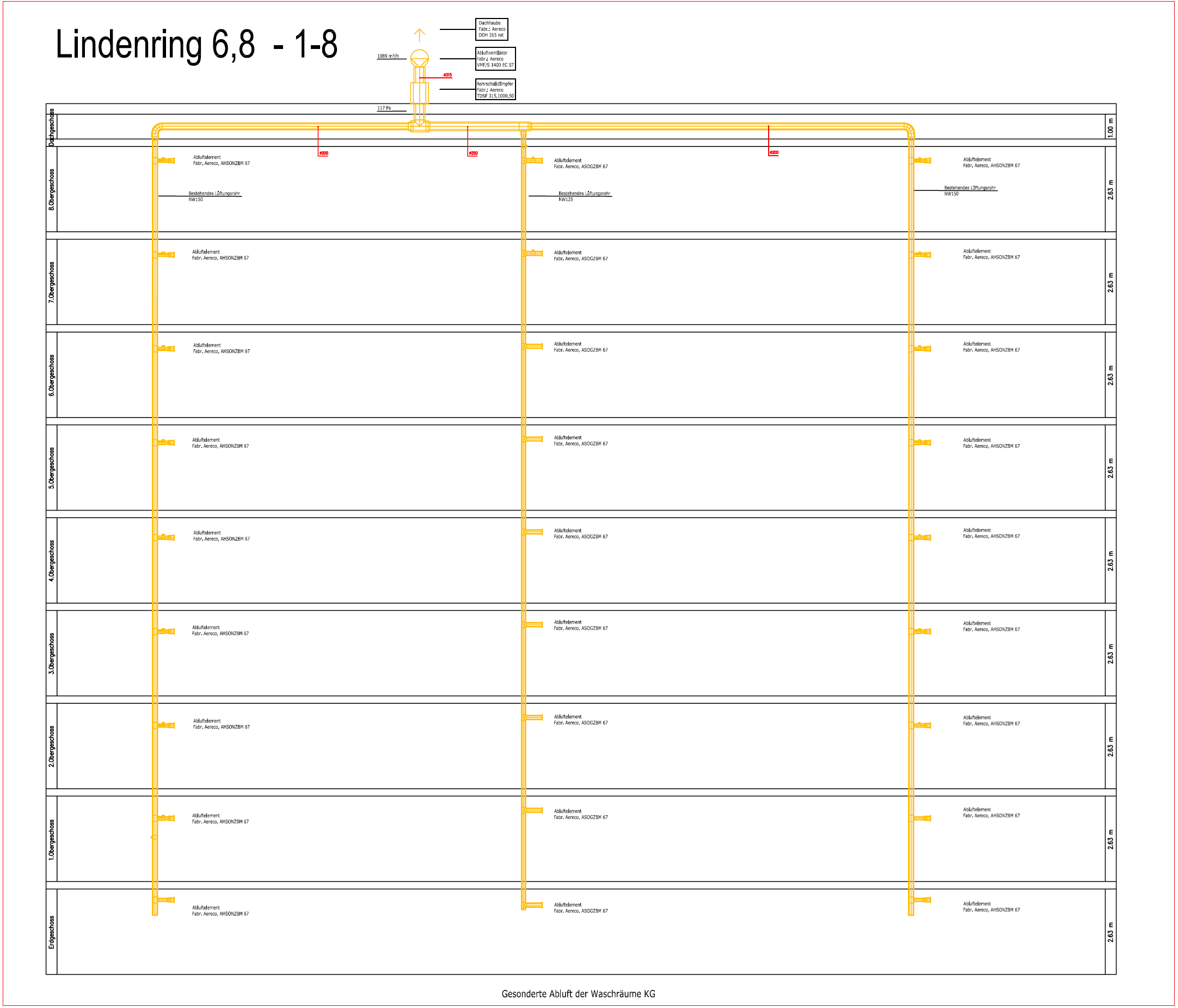

 Typ: VMF/S 1400 EC ST (Eichenstr. 17, Lindenring 6,8)

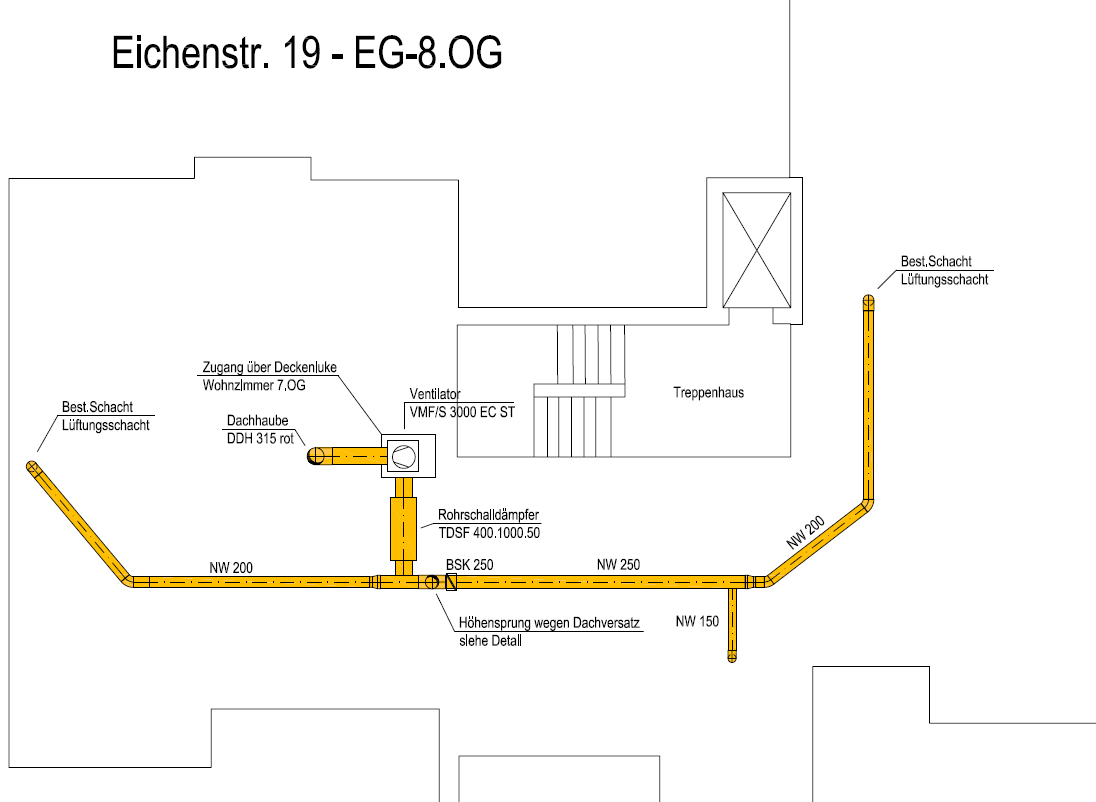

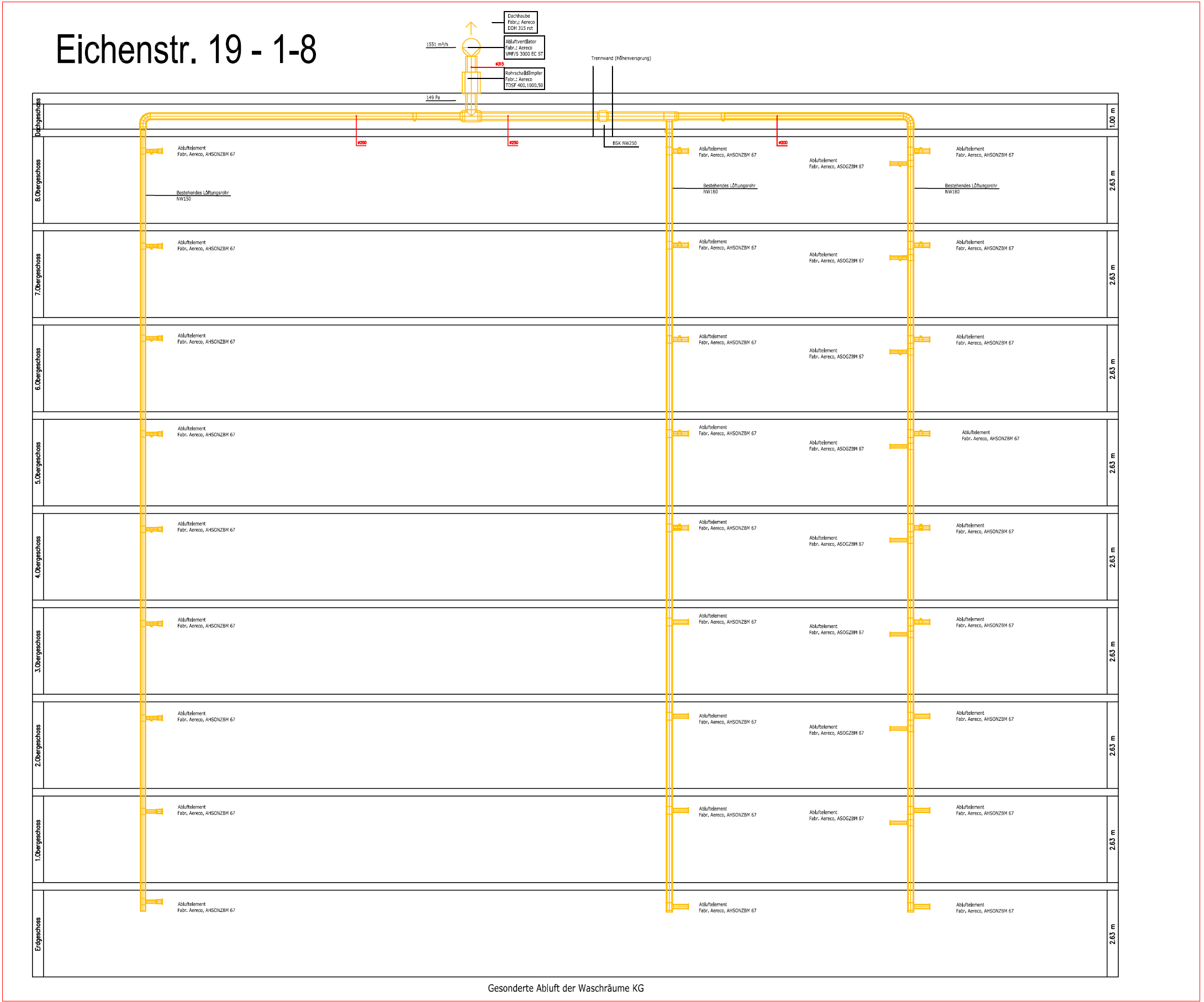

 Typ: VMF/S 3000 EC ST (Eichenstr. 19)

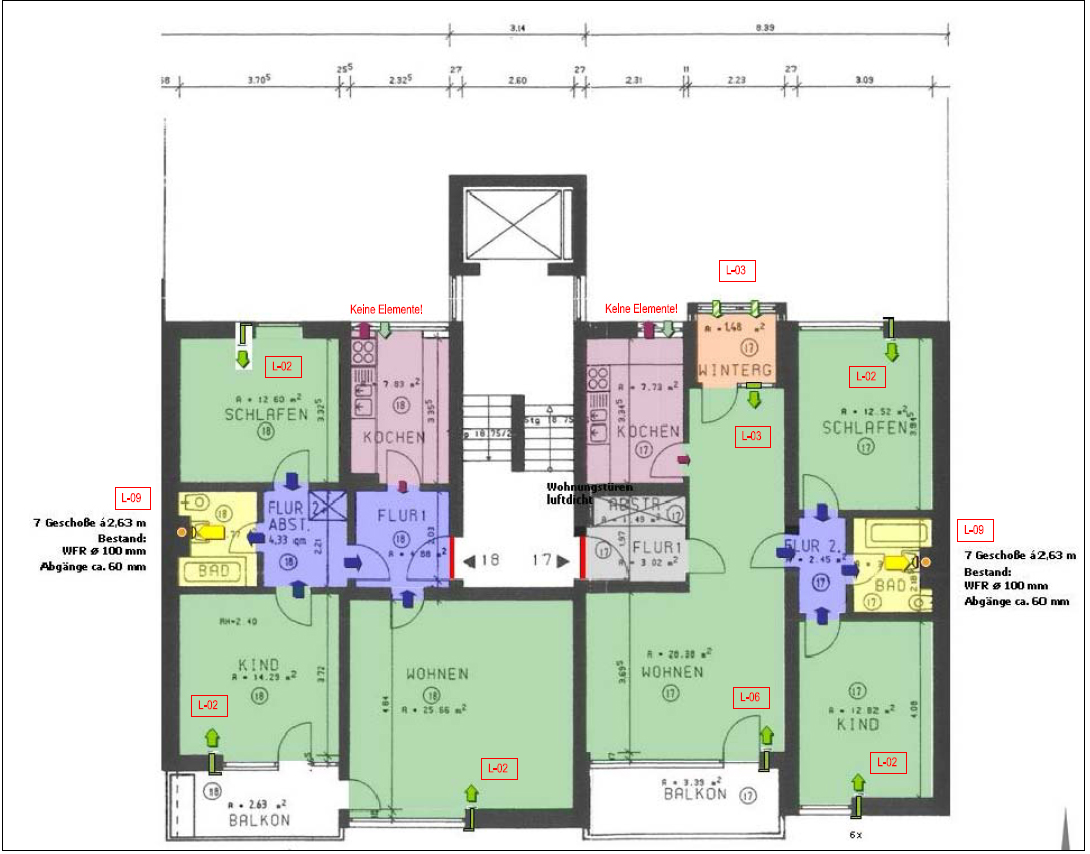

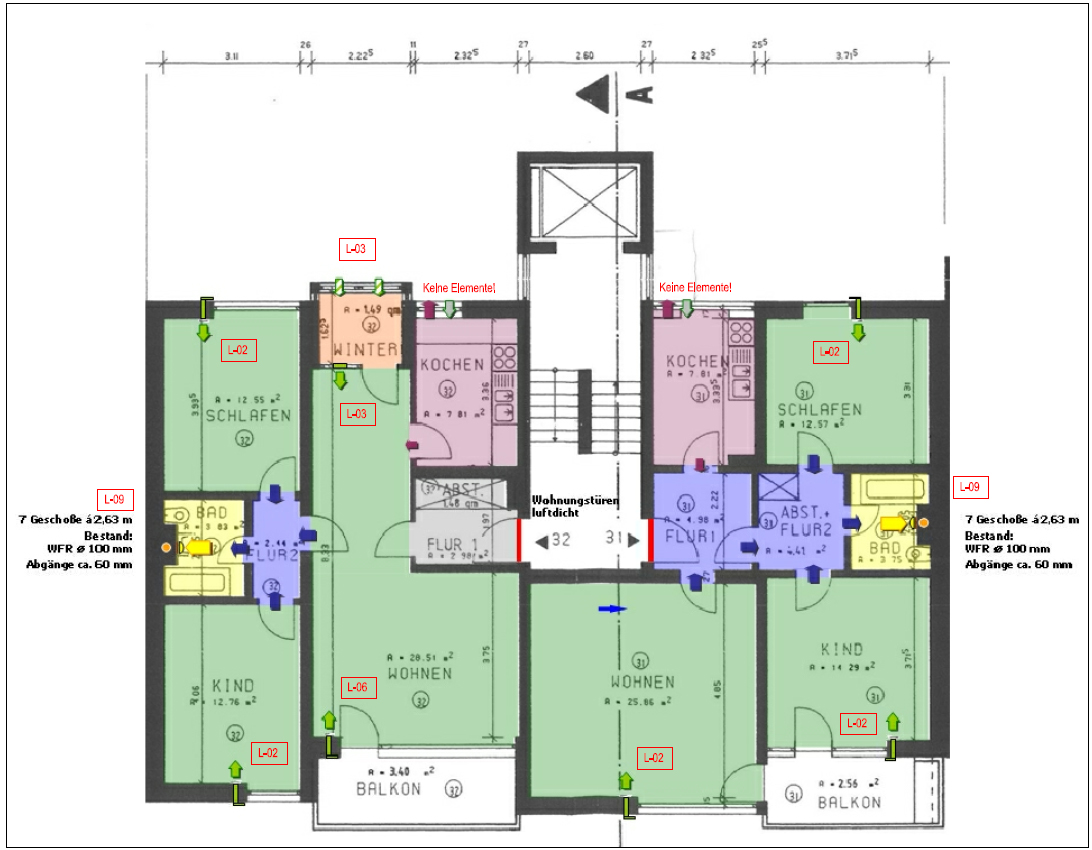

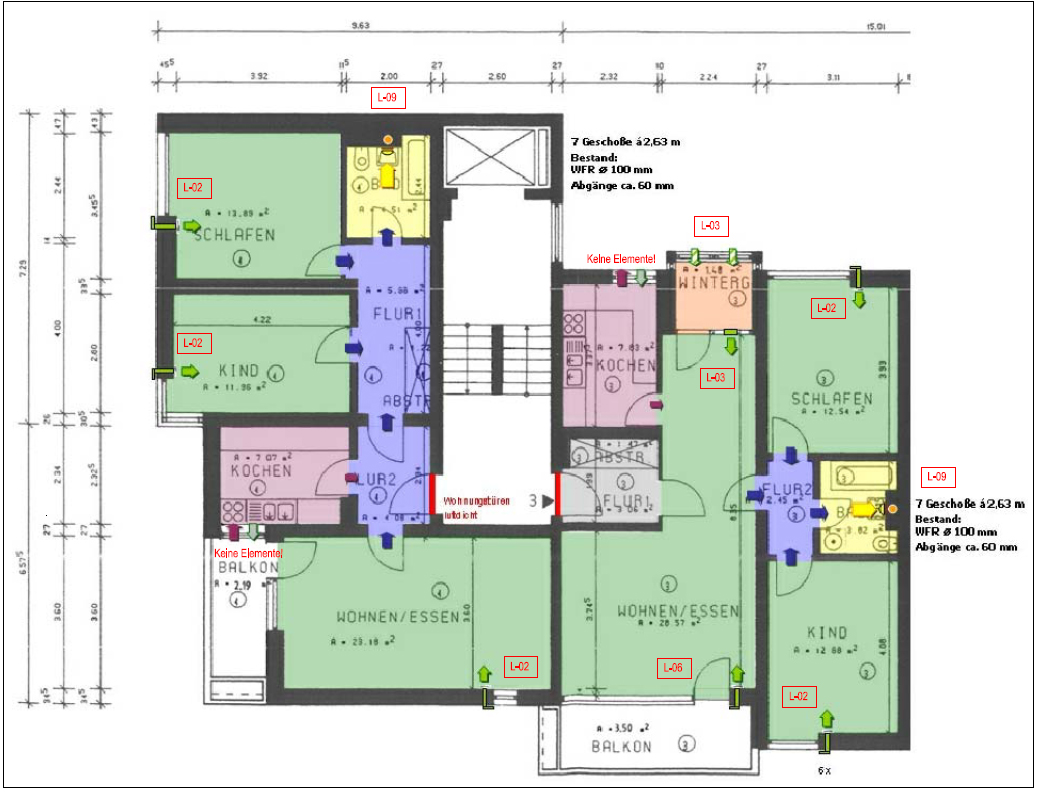

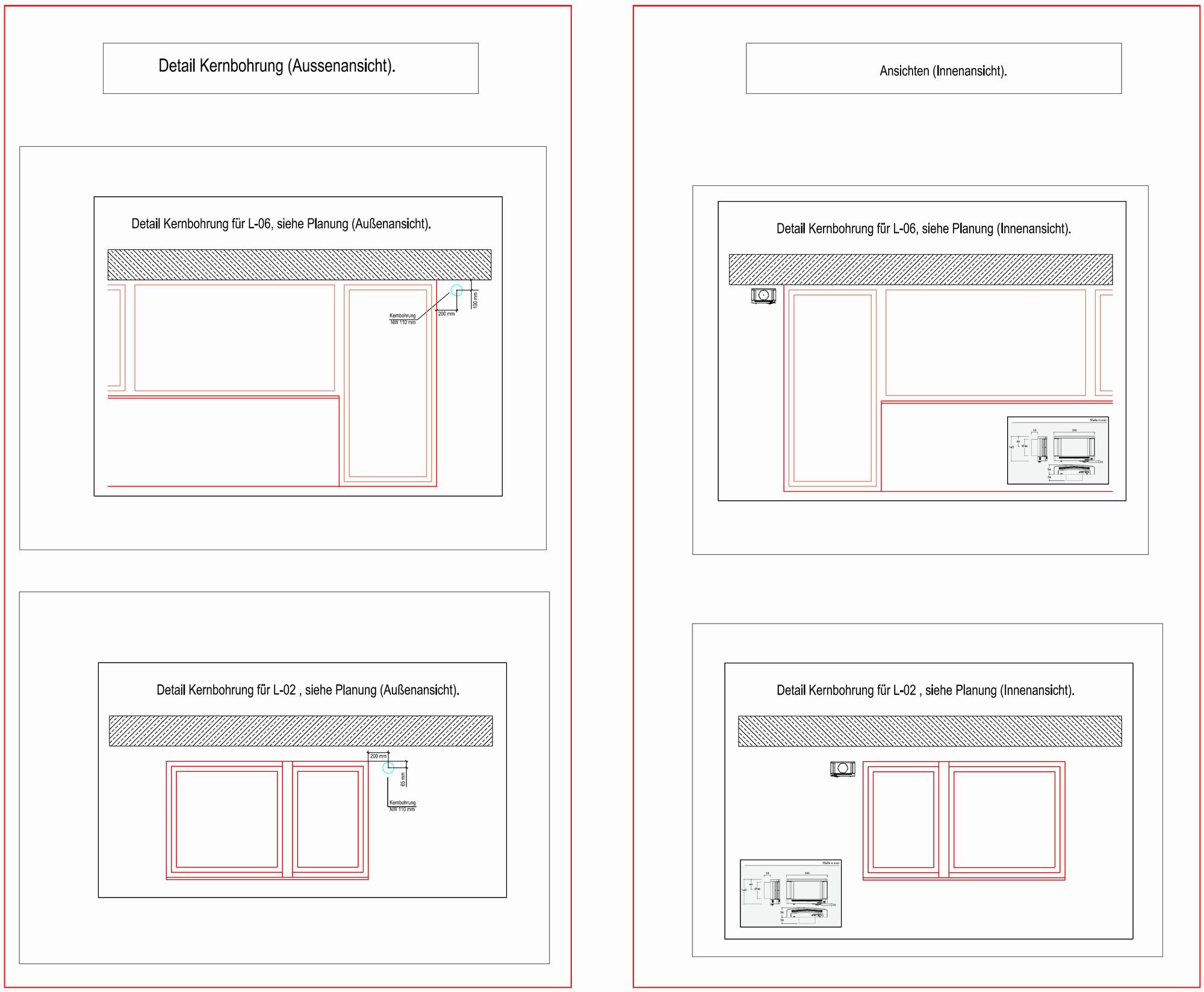

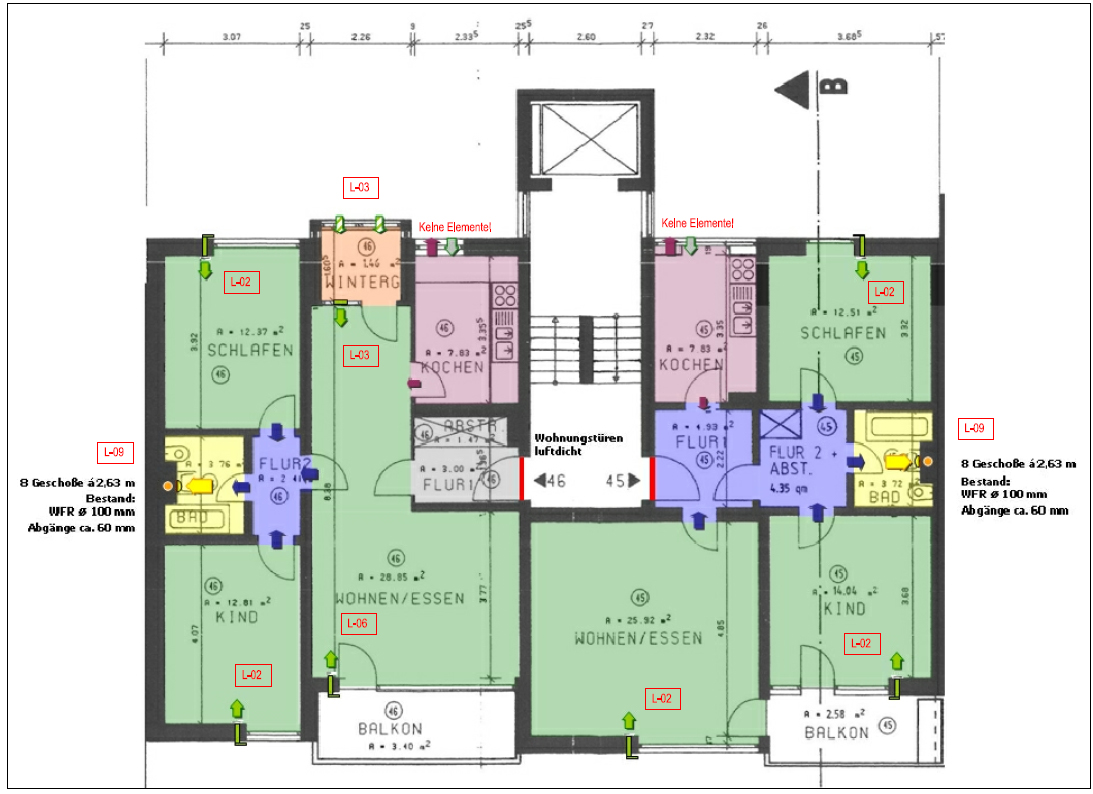

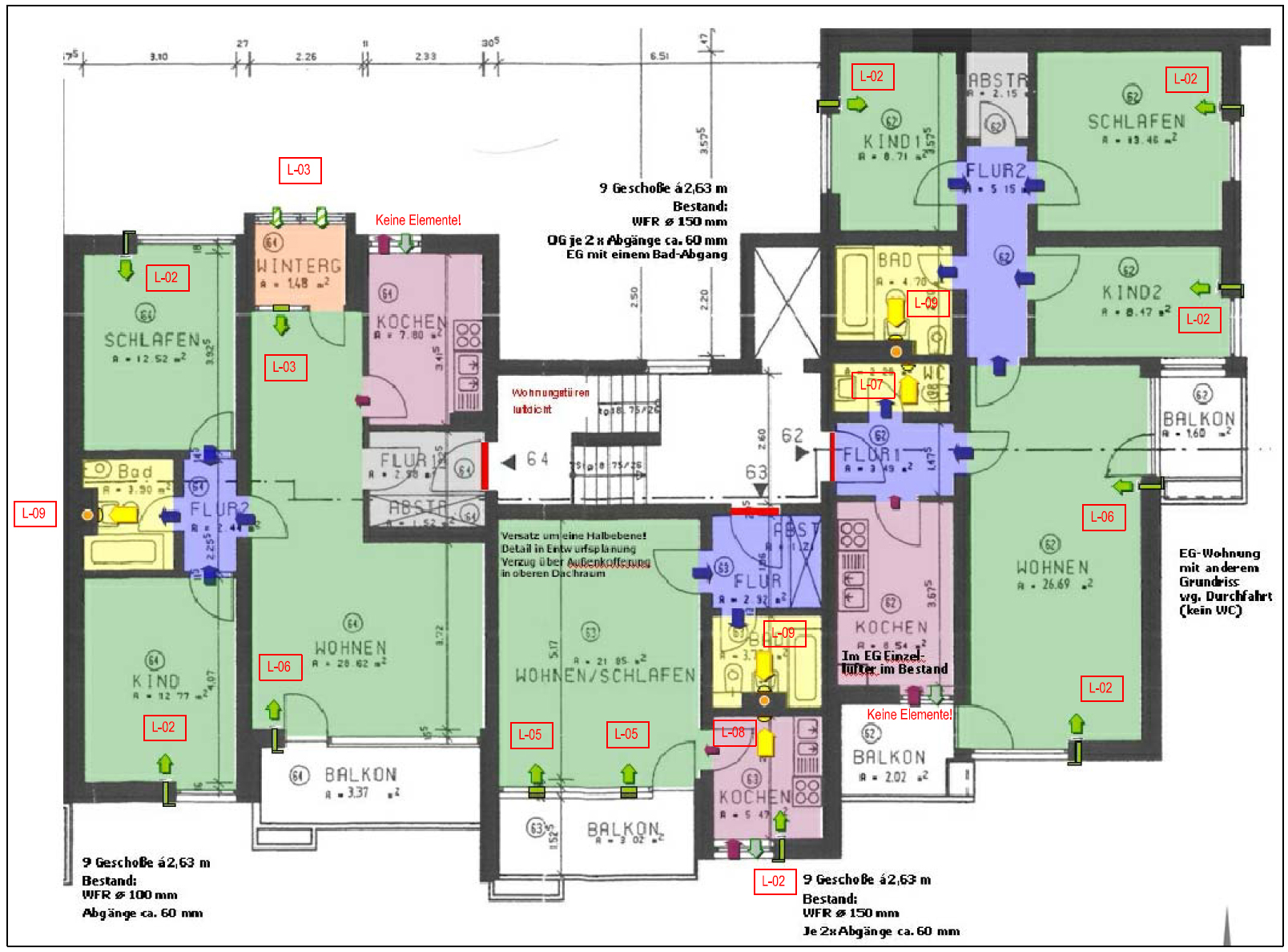

Positionen der Kernbohrungen

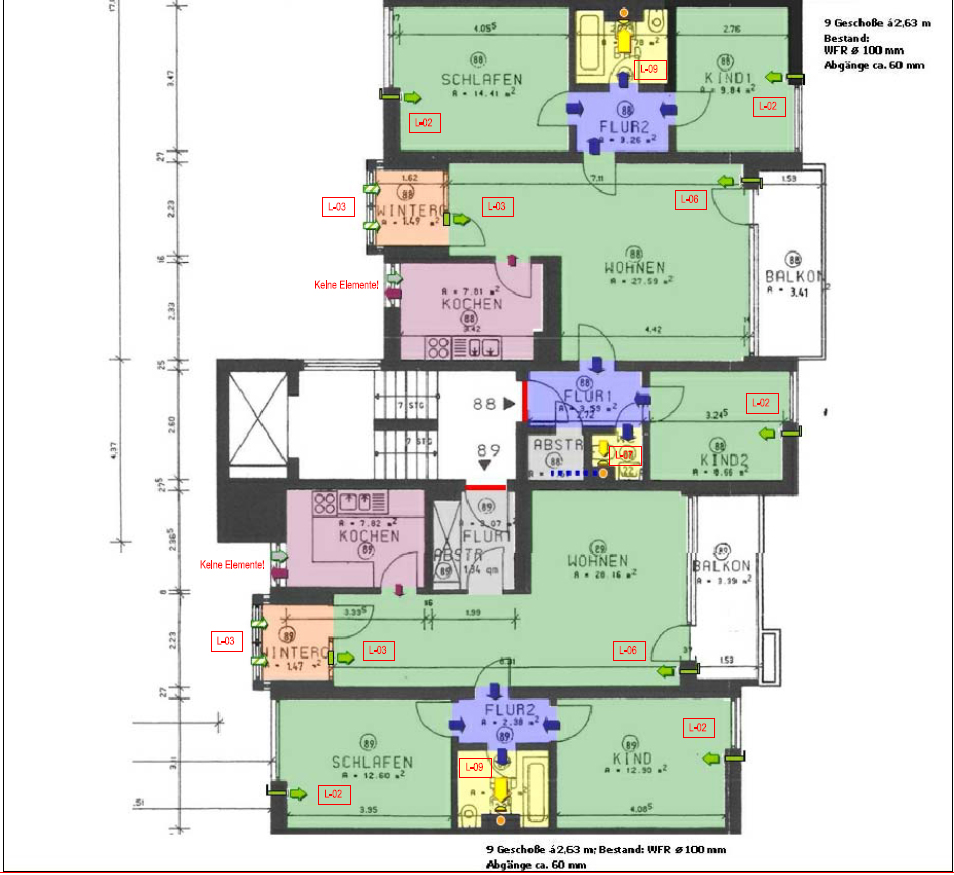

Lindenring 6










    Lindenring 8











Eichenstr. 11 Eichenstr. 13 Eichenstr. 15 Eichenstr. 17 Eichenstr. 19

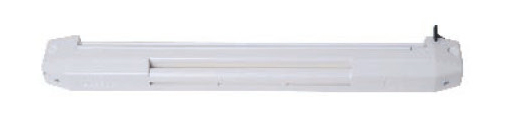

Die Zuluftelemente sind;

Feuchtegeregelt: diese passt die Luftvolumenströme der relativen Luftfeuchtigkeit an

Einfache Wartung : nur Reinigung, leicht zugänglicher Insektenschutz.


In den Balkontüren zum Wintergarten (diese Fensterelemente beleiben im Bestand) werden zusätzlich noch Lüftungsöffnungen angebracht.



In dem Zuge werden auch die einzelnen Wohnungseingangstüren erneuert, um sicherzustellen dass diese auch dicht schließen.



Wohnraum Lüftung
Kernbohrungen für die Zuluftelemente neben den Fenster



Abluftelemente im Bad




Zuluftgitter wie sie dann in die Fensterleibungen eingebaut werden





Zuluft an der Fassade







Abluftelemt im Bad







Lüftermotor und
Rohre im Kaltdach



Dachhauben für die Abluft




Motor für die Abluft
Hier auf Eichenstr. 19




Fräsung an der Balkontüre für das Zuluftelement



Im Wintergarten wird
ein Teil der oberen Fensterdichtung entfernt
